JHD-1503

設計採電腦伺服三軸傳動

本機功能設計採電腦伺服三軸傳動(xyz)或兩軸同動，達到高精度的研磨加工需求。

性能
規 格

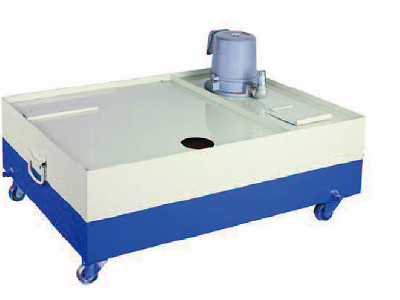

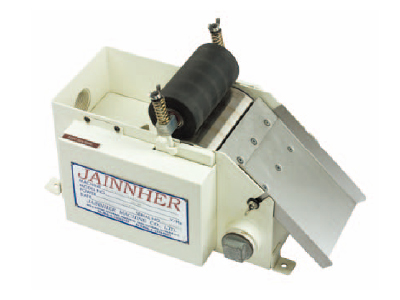

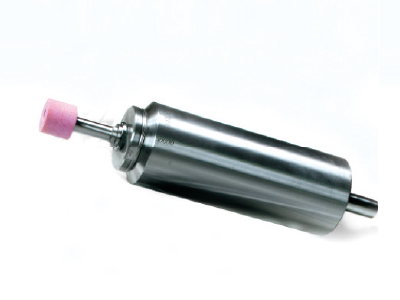

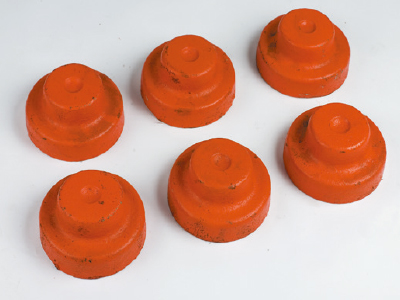

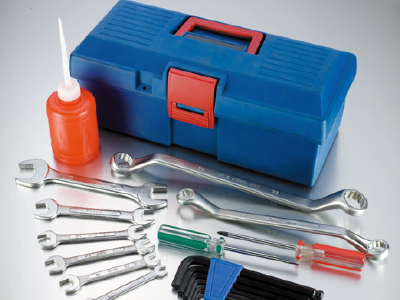

標準配備

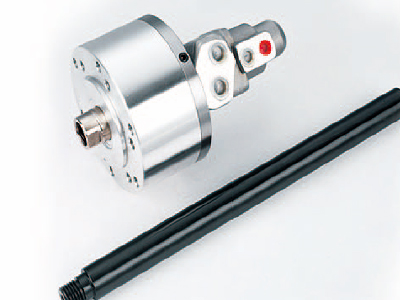

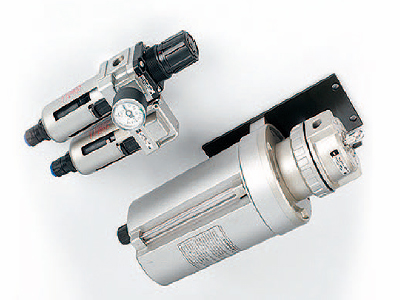

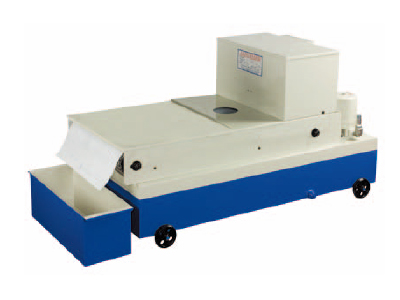

選配配備

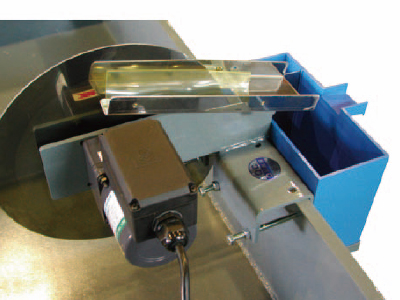

機身床臺採用油水分離及高剛性箱型結構設計，剛性強，且潤滑循環油系統及研磨冷卻液系統均在機體分開回收、以消除震動及熱源，增加回油效率，加強冷卻效果，提高穩定性。

直進式內外研磨
直進式外徑研磨
成型砂內孔研磨

機型	項目	JHD-1503IO 內外研磨
加工能力	研磨內徑 (孔徑及深度)	? 6~? 120 x 80mm ? 2~? 6 (opt)
	最大研磨直徑	?150 mm(5.9")
	最大研磨長度	ID:100/OD:120mm
	主軸頭最大旋徑	? 300 mm
	最大工件重量	70kgs(154lbs)100kgs(220lbs)OPT
	砂輪頭型式	外徑及內徑

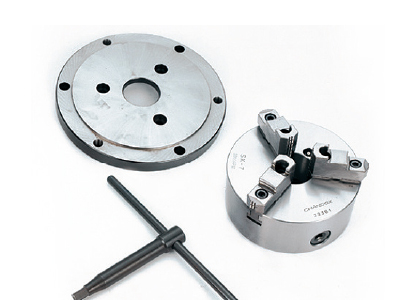

X軸主軸滑臺	夾頭	6”
	主軸轉速(正逆)	20-1000 rpm/min(無段變速)
	最大行程	350 mm(13.7")
	主軸臺旋轉角度	-
	快速移動速度	10 m/min (32.8ft/min)
	最小設定單位	0.001mm (0.00004”)
Y軸砂輪移動臺	砂輪尺寸(外徑)	? 150 x 25 mm
	砂輪轉速	4200 rpm
	行程	350 mm(13.7")
	快速移動速度	10m/min (32.8ft/min)
	最小設定單位	0.001 mm(0.00004”)
Z軸砂輪移動臺	砂輪尺寸(內徑)	Depends
	砂輪轉速	Depends
	行程	350 mm(13.7")
	快速移動速度	10 m/min(32.8ft/min)
	最小設定單位	0.001 mm(0.00004”)
馬達	x軸主軸臺進給	FANUC β8 1.2 kw
	工作頭主軸馬達	FANUC β12 1.4 kw
	Y軸研磨進給	FANUC β8 1.2 kw
	Y軸砂輪馬達	2.2 kw (3HP) 2P V3
	Z軸研磨進給	FANUC β8 1.2 kw
	Z軸砂輪馬達	2.2 kw (3HP) 2P V3
	潤滑泵浦	0.18 kw ( 0.25HP ) 4P
	油壓泵浦	0.75 kw (1HP) 4P
	冷卻泵浦	0.18 kw ( 0.25HP ) 4P
機臺尺寸	淨重	3800kgs
	毛重	4200kgs
	外型尺寸(長x寬x高)	2800 x 1950 x 2100 mm
* 本公司可依須要變更上列規格，恕不另行通知。
